LH型5～10噸電動葫蘆雙梁橋式起重機技術參數表
時間：2024-04-16來源：起重機廠家瀏覽次數：1

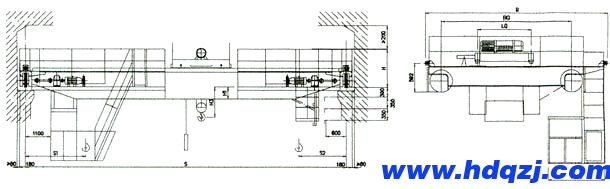

LH型5～10噸電動葫蘆雙梁橋式起重機方案圖
LH型5～10噸電動葫蘆雙梁橋式起重機技術規格參數：
| 起重量 | t | 5 | 10 | ||||||||||||
| 跨度 | s | 7.5 | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 7.5 | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | ||
| 輪壓 | KN | 46 | 50 | 55 | 60 | 66 | 72 | 79 | 85 | 90 | 96 | 101 | 110 | ||
| 重量 | 地面操縱 | t | 7.7 | 8.6 | 9.9 | 11 | 13 | 15.5 | 8.4 | 9.3 | 10.6 | 12.2 | 14.7 | 17.3 | |
| 操控室 | 8.1 | 9 | 10.3 | 13.6 | 13.6 | 16.4 | 8.8 | 9.7 | 11 | 12.8 | 14.9 | 18 | |||
| 工作制度 | A3 | A3 | |||||||||||||
| 速度 | 起升 | m/min | 8 | 7 | |||||||||||
| 小車運行 | 21.5 | 20 | |||||||||||||
| 大車運行 | 地面 | 28 | 28 | ||||||||||||
| 操控室 | 48 | 48.4 | 48.4 | ||||||||||||
| 電動機 | 起升 | ZD141-4/7.5 | ZD151-4/13 | ||||||||||||
| 小車運行 | ZDY121-4/0.8x2 | ZDY121-4/0.8x2 | |||||||||||||
| 大車運行 | 地面 | YZR132M1-6/2x2.5 | YZR132M1-6/2x2.5 | ||||||||||||
| 操控室 | YZR132M1-6/2x2.5 | YZR132M2-6/2x4 | YZR132M2-6/2x4 | ||||||||||||
| 電動葫蘆 | 型號 | CD1 | CD1 | ||||||||||||
| 起升高度 | m | 6,9,12 | 6,9,12 | ||||||||||||
| 工作制度 | JC=25% | JC=25% | |||||||||||||
| 電源 | 三相交流 50HZ 380V | 三相交流 50HZ 380V | |||||||||||||
| 適用大車軌道 | 24kg/m 38kg/m | 24kg/m 38kg/m | |||||||||||||
| 主要尺寸 | B | mm | 4300 | 4600 | 4700 | 5000 | |||||||||
| BQ | 2900 | 3200 | 3300 | 3600 | |||||||||||
| LQ | 1200 | 1600 | |||||||||||||
| H | 1342 | 1479 | |||||||||||||
| H1 | 114 | 114 | 264 | 264 | 464 | 464 | 114 | 114 | 264 | 364 | 494 | 664 | |||
| H3 | 89 | 283 | |||||||||||||
| S1 | 1134 | 1134 | |||||||||||||
| S2 | 1446 | 1446 | |||||||||||||
