20/5噸電動葫蘆雙梁橋式起重機技術參數
時間：2024-05-25來源：起重機廠家瀏覽次數：1
20/5噸電動葫蘆雙梁橋式起重機是指起重量為20/5噸，以電動葫蘆作為起升機構的雙梁橋式起重機，該型雙梁行車俗稱葫蘆雙，小編為大家介紹下20/5噸葫蘆雙橋式起重機技術參數。

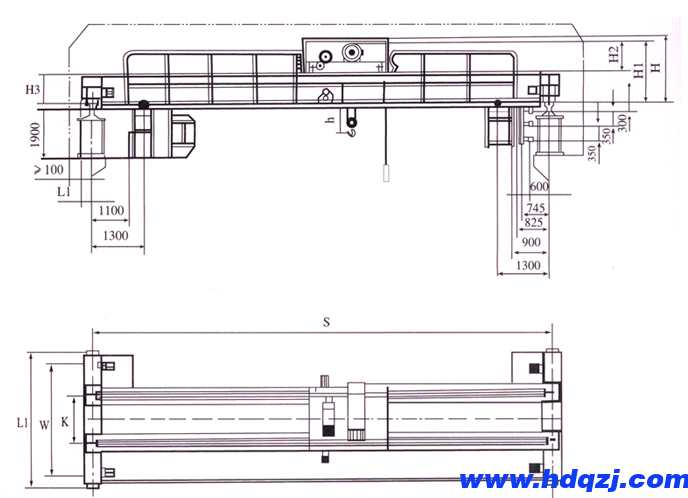

電動葫蘆雙梁橋式起重機結構圖
20/5噸電動葫蘆雙梁橋式起重機技術參數
起重量 | t | 20/5 | |||||||||||
跨度 | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | |||||||
提升 | 6;8;9;12 | ||||||||||||
高度電源 | 三相交流380V 50HZ | ||||||||||||
大車運行機構 | 地面 | 速度 | m/min | 28.72 | |||||||||
電動機 | 型號 | YSE90L-4D | |||||||||||
功率 | kw | 2*1.5 | 4*1.5 | ||||||||||
操縱室 | 速度 | m/min | 40 | ||||||||||
電動機 | 型號 | YSE90L-4D | |||||||||||
功率 | kw | 2*1.5 | 4*1.5 | ||||||||||
小車 | 葫蘆型號 | m/min | 6 | 6 | |||||||||
起升速度 | 3.5/8 | ||||||||||||
運行速度 | 17 | ||||||||||||
車輪直徑 | mm | 300 | |||||||||||
軌道面寬 | 51-70 | ||||||||||||
z大輪壓 | KN | 13655 | 14427 | 15355 | 16044 | 17003 | |||||||
總重量 | t | 8.4 | 10.6 | 14.2 | 16.8 | 20.9 | |||||||
主要尺寸 | |||||||||||||
K | 1500（H-6m,9m);1800(H-6m,9m) | ||||||||||||
W | 3000(h-6m,9m);3500(H-12m) | ||||||||||||
L | 3550(H-6m,9m);4050(H-12m) | ||||||||||||
L1 | 141 | ||||||||||||
H | 2157 | 2304 | 2408 | 2508 | 2658 | ||||||||
H1 | 1917 | 2067 | 2171 | 2271 | 2421 | ||||||||
H2 | |||||||||||||
H3 | 989 | 1139 | 1243 | 1343 | 1493 | ||||||||
h | -72 | -222 | -326 | -425 | -576 | ||||||||
