5噸MH型電動葫蘆門式起重機技術參數
時間：2024-05-27來源：起重機廠家瀏覽次數：1
MH型電動葫蘆門式起重機是以電動葫蘆作為起升機構的單梁門式起重機，可以分為桁架式和包廂式兩種，起重量一般小于32噸，小編為大家介紹下5噸電動葫蘆門式起重機技術參數。

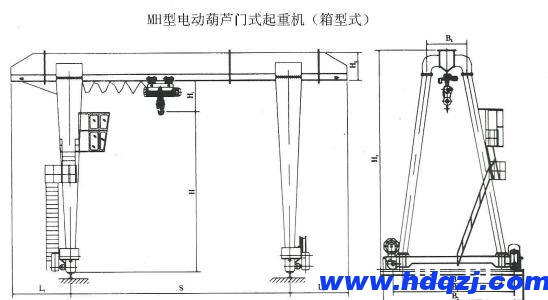

MH型門式起重機結構圖（包廂式）
5噸電動葫蘆門式起重機技術參數表：
| 起重量 | t | 5 | ||||||
| 跨度 | m | 12 | 16 | 20 | 24 | 30 | ||
| 起升高度(m) | m | 6;9 | 9 | |||||
| 運行機構 | 運行速度 | 地面 | m/min | 20 | ||||
| 司機室 | 20 30 45 | |||||||
| 電動機 | 地面 | YZR132M2-6/3.7x2 | YZR160M1-6/5.5x2 | |||||
| 司機室 | ||||||||
| 減速器 | mm | ZSC400 | ZSC600 | |||||
| 車輪直徑 | φ400 | φ500 | ||||||
| 電動葫蘆 | 型號 | m/min | CD1 MD1 | |||||
| 起升速度 | m/min | 8 0.8/8 | ||||||
| 運行速度 | 20 | |||||||
| 電動機 | 起升 | ZD141-4/7.5 ZDS10.8/7.5 | ||||||
| 運行 | ZDY12-4/0.8 | |||||||
| 工作制度 | A5 | |||||||
| 薦用鋼軌 | P24 P38 | |||||||
| 電源 | 三相交流 380V 50HZ | |||||||
| 起重機質量 | 地面 | kg | 8234 | 11271 | 13170 | 17830 | 22106 | |
| 司機室 | kg | 8584 | 11620 | 13520 | 18181 | 25500 | ||
| z大輪壓 | kN | 54/59 | 62/67 | 70/75 | 78/83 | 91/96 | ||
| 基本尺寸 | L1 | mm | 3000 | 4000 | 5000 | 6000 | 7500 | |
| L2 | mm | |||||||
| H1 | mm | 1160 | ||||||
| H2 | mm | 800 | 900 | 1000 | 1150 | 1300 | ||
| H3 | mm | 760/10960 | 8060/11060 | 8160/11160 | 8310/11310 | 11460 | ||
| B | mm | 4500/5500 | 5500/6500 | |||||
| B1 | mm | 5500/6500 | 6500/7500 | |||||
| B2 | mm | 6000/7000 | 7100/8100 | |||||
| B3 | mm | 1500 | ||||||
本樣所提供重量為設計值，制造值+15%
