懸臂起重機由懸臂，回轉軸承，氣動馬達，減速器，鏈傳動等組成。吊桿采用鋼和鋼結構焊接而成，吊桿應具有較高的強度和剛度，由于采用大容量氣動吊臂起重機，懸臂長度較長，因此走行軌道由兩個I型鋼構成，中間焊接鋼板，箱形結構，肋板的內部布局，I形鋼的下邊緣是起重小車軌道。考慮到懸臂要求的強度和剛度，使用由鋼梁臂制成的厚法蘭。

旋轉臂由徑向和推力滾動軸承支撐，相應地與氣缸和焊接在旋轉臂根部的上下軸頸相對應。

懸臂起重機支撐旋轉臂的軸承支架也由鋼板焊接。軸承支架的支架焊接并焊接在出鐵口旁邊的框架立柱上。動臂的上部和下部軸承座與軸承座支架連接在一起。旋轉臂旋轉中心，帶有上下軸旋轉的軸承中心應該重合為垂直線。

BZD懸臂起重機使用范圍?

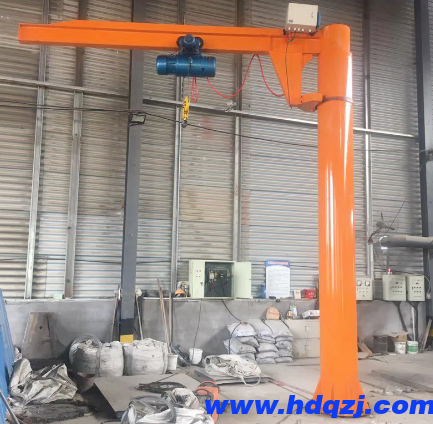

BZD定柱式懸臂起重機是與CD1型MD1型電動葫蘆配套使用的一種起重機,本起重機由立柱，回轉臂回轉驅動裝置及電動葫蘆組成，立柱下端通過地腳螺栓固定在混凝土基礎上，由擺線針輪減速裝置來驅動懸臂回轉，電動葫蘆在懸臂工字鋼上作左右直線運行，并起吊重物。本起重機結構簡單，占地空間少，作業范圍大，操作方便，轉動靈活，適用于碼頭，倉庫及車間等固定場所，懸臂起重機設有安全保護裝置和極限保護裝置，安全可行，是理想的起重機械。

BZD型定柱式旋臂起重機性能參數有哪些?

型號:BZD

起重量:250--5000kg;

起升高度:可達10m;

旋臂長度:2--10m;

定柱式懸臂吊基礎怎樣預埋?

A混凝土預埋件預埋:目前定柱式旋臂起重機常用的就是混凝土預埋，先將預埋螺栓預埋在混凝土中，等過混凝土凝固期后將懸臂吊再與預埋螺栓連接，完成后矯正懸臂吊的垂直度。

B 理想中的預埋基礎:通過預埋*的定位裝置，已減少在調整懸臂吊立柱垂直度時的工作量。

C大底板安裝，已澆注混凝土地面:現將方形的大底板通過化學螺栓安裝在地面，調整大底板的的水平度，緊固大底板;然后把懸臂吊立柱與大底板上的螺栓孔連接。此方式適用于地面條件較好的小噸位懸臂吊。

D大底板安裝，混凝土樓板:現將方形的大底板通過長螺桿安裝在混凝土天花板，調整大底板水平度，緊固兩頭的螺栓;把懸臂吊立柱與大底板上的螺栓孔連接。此方式適用于天花板條件非常好的小噸位懸臂吊。

E 定位銷板混凝土地板/混凝土天花板:在懸臂吊有特殊的定位要求下，我們采用了可調整銷安裝，特別是有動態載荷，安裝的埋頭孔圓銷板，使用j口銷。

旋臂吊的安全操作

1、旋臂吊操作者在使用之前應對開關電鈕及鋼絲繩限位等檢查有無故障，如有問題，要及時修復后方可使用，用畢必須將電源開關等全部關閉，方可離開。

2、在吊運工件時要精力集中，雙手放在操作開關上，以便隨時剎車，不準邊吊運邊閑談、吃東西等，以免發生危險。

3、在吊運任何工件時，一定要試吊一下，吊鉤要垂直，發現不平衡及時調整吊鉤，不準斜吊，重新試吊保持工件平穩后再起吊。

4、不準超負荷起重，吊運任何工件不準超過500kg，否則將按違反操作規程從重處罰。

5、吊運工件時不準離地面過高，應在半人高左右，若有越過物體應注意不要碰撞，禁止跨過機床吊運。

6、在吊運任何工件時，應隨時注意運行狀況，發生異響及不正常現象立即停吊，及時報告進行處理，如帶病作業，將按違反操作規程從重處罰。

7、旋臂吊在使用時嚴禁一切突擊修理。

8、不使用時，旋臂吊應放置在安全之處，不準阻礙其他吊運設備運行路線，更不準隨意停放，否則將按違反操作規程處罰。

小車運行方式:手動運行或電動運行;

回轉方式:電動回轉;

回轉角度:360度(無限回轉)。

所配葫蘆:電動葫蘆，電動環鏈葫蘆。
