地錨又稱錨樁、錨點、錨錠、拖拉坑，在起重機作業中常用地錨老固定拖拉繩、纜風繩、卷揚機、導向滑輪等。地錨一般用鋼絲繩、鋼管、鋼筋混凝土預制件、圓木等作為埋件埋入地下而成。本文主要分享門式起重機地錨種類及結構尺寸(附安全技術要求)

一、地錨種類和結構尺寸

　　地錨大致分為站錨、臥錨、樁錨三種。當起重量較大時，多采用臥錨，臥錨為常用地錨。在有水的地方，無法使用站錨或者臥錨時，可采用樁錨。

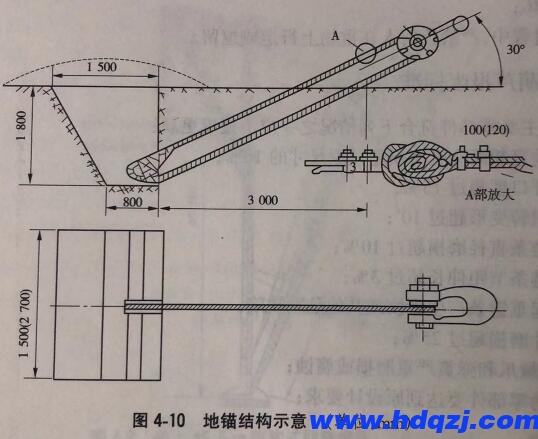

地錨結構示意

二、地錨安全技術要求

　　1、起重吊裝使用的地錨，應嚴格按設計進行制作，并做好隱蔽工程記錄，使用時不準超載。

　　2、地錨坑縱截面宜挖成直角梯形狀，坡度與垂線的夾角為15°為宜。地錨深度根據現場綜合情況決定。

　　3、地錨拖拉繩與水平夾角一般為30°一下為宜，地錨基坑前方地錨出線點(即鋼絲繩穿過土層后露出地面處)前方坑深2.5倍范圍及基坑兩側2m范圍以內，不得有地溝、電纜、地下管道等構筑物以及臨時挖溝等。

　　4、如埋設地錨位置地下水位較高或者地勢較低，而且經常倍浸泡，在回填前要將水排干凈并灌入一定量的混凝土用來加固，地錨周圍不得積水。

　　5、不允許沿埋件順向使用地錨。使用現場建筑當地錨時，必須經有關部門檢查，該建筑物承受的載荷符合其設計要求時方可使用。使用舊地錨時，必須弄清楚該地錨的原始情況。

　　6、較重要的地錨在使用時，必須設專人檢查繩卡是否牢固，地錨有無松動、有無被拉出的情況等。
