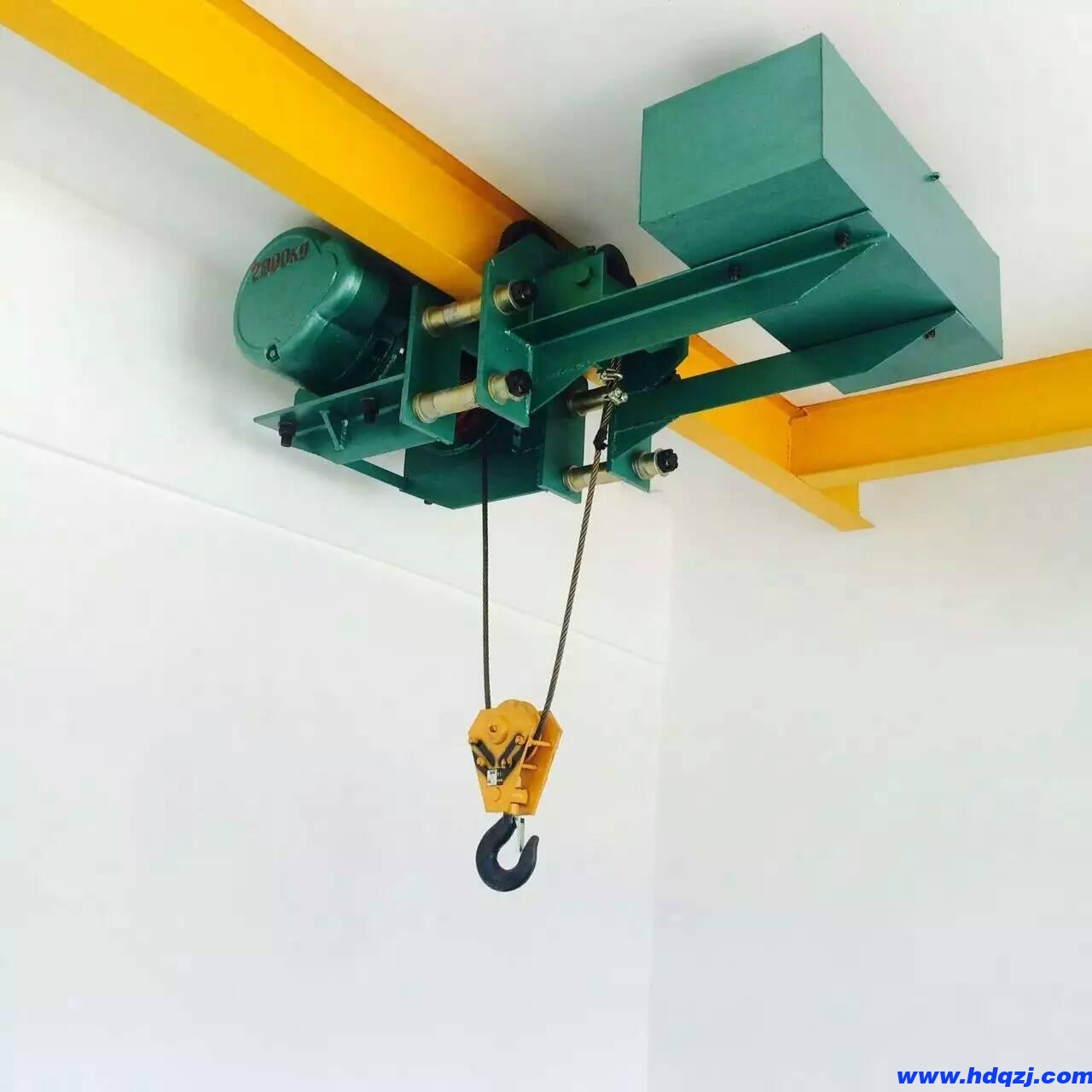

鋼絲繩電動葫蘆結構及特點
時間：2024-11-05來源：起重機廠家瀏覽次數：1
一、鋼絲繩電動葫蘆的結構及特點：
該機采用了機電一體化設計，更換不同的模具，即可壓制不同規格的鋼絲繩，支配簡便、平安。其主要缺點為電機散熱前提差，分組性差，檢查、裝置、維護電機方便，供電裝置復雜。電念頭軸線平行于卷筒軸線的電動葫蘆，其鋼鋼絲繩電動葫蘆優點為高度與長度尺寸小。其缺點為寬度尺寸大，分組性差，制造與裝配復雜。
二、鋼絲繩電動葫蘆重要部位的作用
鋼絲繩電動葫蘆是由21個部件所組成，其中*為重要的部分有四個，分別是減速器、控制箱、鋼絲繩、按鈕開關下面將分別介紹他們的作用和功能。
1.減速器：
是采用三級定軸斜齒輪傳動機構，齒輪和齒輪軸均經過熱處理的合金鋼制成，箱體，箱蓋由**鑄鐵制成，裝配嚴密，密封良好。
2.控制箱：
是采用能在緊急情況下切斷主電路，并帶有一個上下行程保護段火限位器的裝置。
是采用能在緊急情況下切斷主電路，并帶有一個上下行程保護段火限位器的裝置。
3.鋼絲繩：
是采用型起重鋼絲繩，它保證了經久耐用。錐形電動機：起升電機采用較大的動力矩錐形轉子制動異步電動機，無須外加制動器。
4.按鈕開關：
采用手操式，輕巧靈便，分有繩操縱和無繩遙控兩種方式。
三、結構特點
鋼絲繩電動葫蘆的組成部分有：電機、傳動機構、卷筒和鋼絲繩。以電機和卷筒相互位置不同大致可分為四種類型。
(1)電機軸線垂直于卷筒軸線的電動葫蘆采用蝸輪傳動裝置,寬度方面尺寸大,結構笨重,機械效率低,加工較困難。已沒有廠家生產這種結構型式的產品了。
(2)電動機軸線平行于卷筒軸線的電動葫蘆，其鋼絲繩電動葫蘆優點為高度與長度尺寸小。其缺點為寬度尺寸大,分組性,制造與裝配復雜。軌道轉彎半徑大。
(3)電機裝在卷筒里面的電動葫蘆，其優點為長度尺寸小，結構緊湊。其主要缺點為電機散熱條件差，分組性差，檢查、安裝、維護電機不便，供電裝置復雜。
(4)電機裝在卷筒外面的電動葫蘆，其優點為為分組性好、通用化程度高、改變起升高度容易、安裝檢修方便。其缺點為：長度尺寸大。
