LX44系列斷火限位開關介紹

時間：2019-04-11 來源：斷火限位開關廠家 瀏覽次數：989

LX44系列斷火限位開關也有LX44型斷火限位開關，LX44斷火限位開關，LX44系列斷火限位器，LX44系列限位斷火開關，LX44系列電動葫蘆限位斷火開關，LX44系列電動葫蘆斷火限位開關，LX44系列行車斷火限位開關，LX44系列起重機斷火限位開關，LX44系列行程限位開關，LX44系列電動葫蘆限位開關。

LX44系列斷火限位開關介紹簡介：
LX44系列斷火限位器按照GB14048.5設計、制造和檢驗，適用于交流50Hz電壓至380V，直流電壓220V的控制線路中。（以下簡稱斷火限位）斷火限位器主要用于電動葫蘆上升、下降限位保護之用，可直接分斷、接通電動機的主回路。

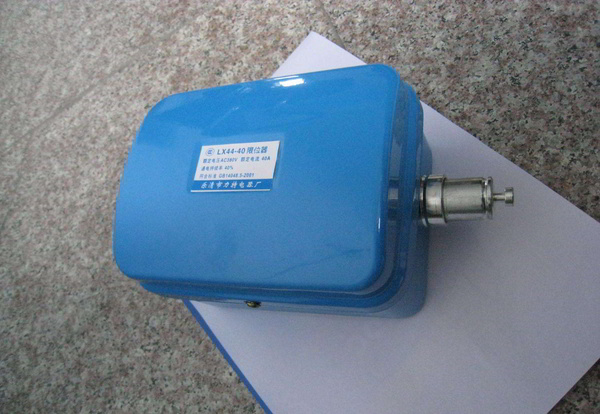

LX44系列斷火限位開關圖片

LX44系列斷火限位開關型號規格：
斷火限位開關型號：LX44系列，LX101系列，LXZ1系列，LX39系列，YBLX系列，LXD系列，DXZ系列；
斷火限位開關規格：3A，10A，20A，40A；

LX44系列斷火限位開關工作原理：
斷火限位器主要有動靜觸頭、推位桿(動作桿)、基座、蓋及殼體等所組成，當起升鉤上升或下降到一定極限位位置時，對斷火限位器上推拉桿產生推或拉的動作、使其中一對動靜觸頭分斷，切斷電動葫蘆主電源，從而起限位作用，當推拉桿及動作桿復位時，在彈簧力的作用下，合觸同時重新閉合。

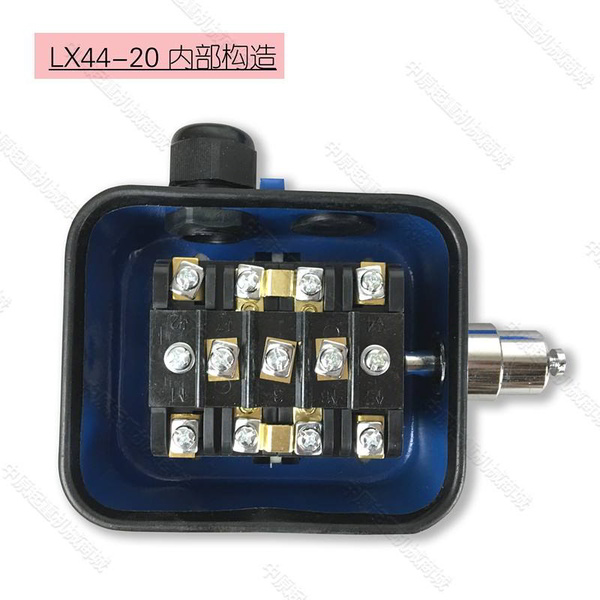

LX44系列斷火限位開關內部結構

LX44系列斷火限位開關工作環境：
1、周圍介質溫度不高于+40℃及不低于-5℃，且24小時內平均溫度不超過+35℃；
2、空氣相對濕度在+40℃時不大于90%，在較低的溫度下可以有較高的相對濕度，例如20℃時相對濕度可達90%，對于溫度偶爾變化而產生的凝露要采取措施；
3、在無爆炸危險的介質場所中使用，且介質內無足以腐蝕金屬和破壞絕緣的氣體和導電塵埃，特殊環境工作可定制；

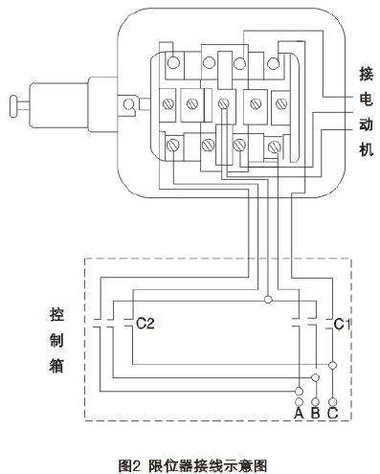

LX44系列斷火限位開關接線圖、電路圖

LX44系列斷火限位開關外形尺寸：

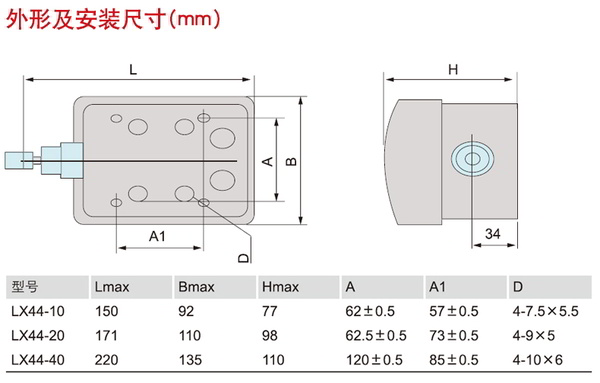

LX44系列斷火限位開關外形尺寸及安裝尺寸

LX44系列斷火限位開關技術參數：

型號及規格	額定工作電壓（v）	額定工作電流（a）	可控電動機最大功率（kw）	動作行程（mm）	允許動作超程（mm）	操作力（n）
lx44-10	380	10	4.5	6-8	≤3	≤30
lx44-20	380	20	7.54	8-10	≤3	≤50
lx44-20	380	40	13	12-14	≤3	≤100
